船用日標短系列法蘭蝶閥JIS F7480系列日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅?。具有耐高溫、耐磨損、耐腐蝕等優點。廣泛應用于石油、化工及船舶等管道上。
船用日標短系列法蘭蝶閥JIS F7480主要構件
主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。船用日標短系列法蘭蝶閥JIS F7480特點
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。2、蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好。
3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。 驅動形式有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。
優點
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。
3、可以運送泥漿，在管道口積存液體最少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
缺點
1、使用壓力和工作溫度范圍小。
2、密封性較差。 蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。 按密封形式可軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。
按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
船用日標短系列法蘭蝶閥JIS F7480采用標準
設計標準：API609-83 法蘭連接尺寸：JIS B2212 JIS B2213 JIS B2214 結構長度：JIS B2002-1987
壓力試驗：JIS B2003-1987
驅動形式：手柄、蝸輪、氣動、電動等
船用日標短系列法蘭蝶閥JIS F7480主要參數
| 公稱通徑 | DN | 830W | 830L |
|---|---|---|---|
| 2″～36″ | 2″～36″ | ||
| 公稱壓力 | PN | 10K | 20K |
| 試驗壓力 | 強度實驗 | 1.5 | 3.0 |
| 密封實驗 | 1.1 | 2.2 | |
| 適用介質 | 水、海水、蒸汽、油品等 | ||
| 適用溫度 | -29～425℃ | ||
船用日標短系列法蘭蝶閥JIS F7480材料表
| 零件名稱 | 材料 |
|---|---|
| 閥體 | WCB、304、316、316SS、CF8M |
| 閥板 | WCB、304、316、316SS、CF8M |
| 閥桿 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |

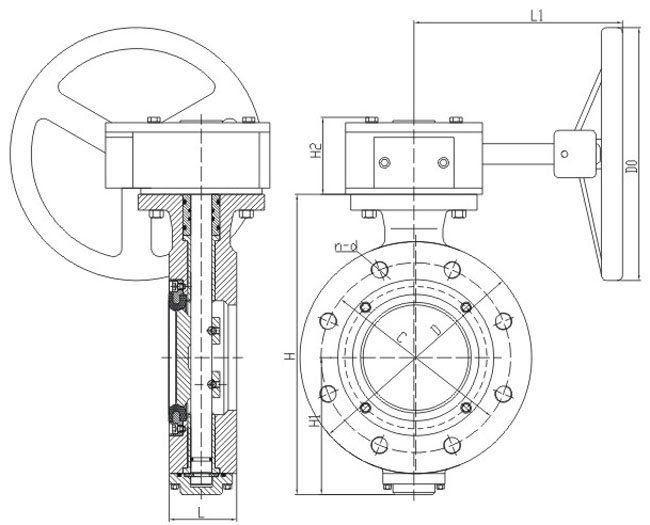

船用日標短系列法蘭蝶閥JIS F7480結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用日標短系列法蘭蝶閥JIS F7480性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
