手動球閥的工作原理是靠旋轉閥芯來使球閥暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單，維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。
手動球閥它的工作原理如下：
開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

手動球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10"

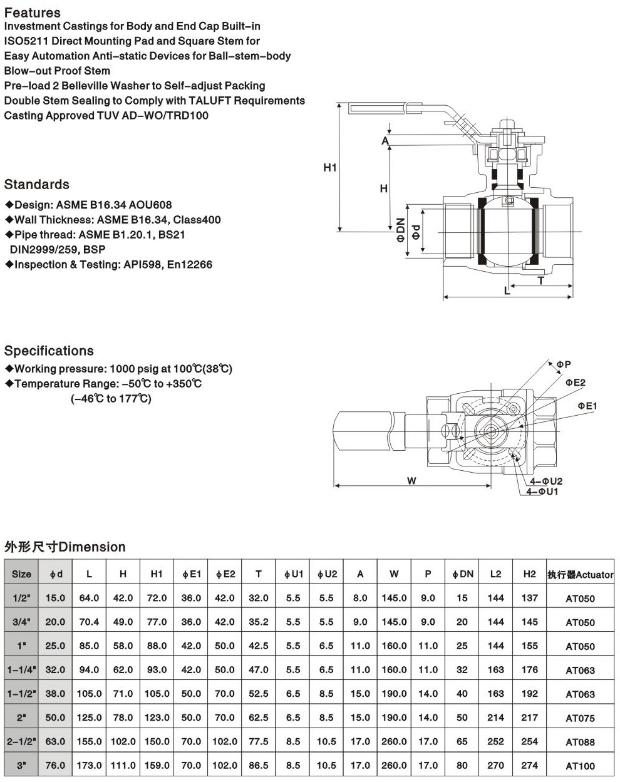

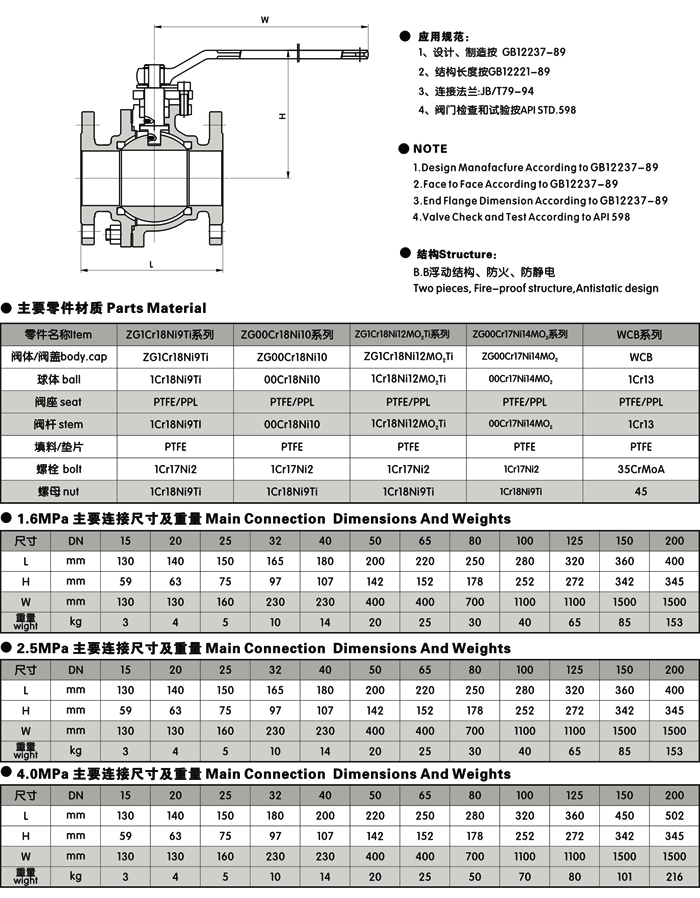

手動球閥實物圖
