不銹鋼電動球閥尺寸型號說明書/DCS/PLC系統控制
| 產品名稱： | 不銹鋼電動球閥 |
|
Q941F |
|
|
電動,氣動,手動,渦輪 |
|
法蘭,螺紋 |
|
|
全通徑,縮徑 |
|
軟密封,硬密封 |
|
|
1.6MPa-16MPa |
|
DN15-200 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
不銹鋼電動球閥產品說明
不銹鋼電動球閥,不銹鋼防爆電動球閥是球閥與電動執行器通過機械的連接而成的，繼承了球閥的特性，并且引進德國先進技術電動執行器在精度與效率上得到了提升，整個閥門通過球體繞垂直于通道軸旋轉90°來控制啟閉的，在管道中主要取到了改變介質流動方向，切斷，分配等作用，目前隨著V型O型電動球閥的推出，使得此閥門在性能與控制介質上得到了擴展，從之前的用來做開關、切斷閥，到現在的節流、控制流量等效果。常用的電動執行器有多回轉式、單回轉式、智能型、角行程執行器、直行程電動執行器、防爆執行器、精小型執行器等，球閥主要有三通球閥、浮動式球閥、O型球閥、固定式球閥、V型球閥等。
不銹鋼電動球閥原理
電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角力矩，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。
運用場合
不銹鋼電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維、微小固體顆料等介質。廣泛用于化工、石油、造紙、電站、冶金、輕工、制冷等工業領域。
產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。
特點優勢
啟閉迅速、輕便、流體阻力小、結構簡單、相對體積小、重量輕、便于維修、密封性能好、連線簡單，結構緊湊、尺寸小、動作穩定可靠等優點。根據選用不用的型號的電動球閥在優勢上有所不同，比如V型具有調節的能力，襯氟電動球閥具有耐耐腐蝕密封性強等優勢，客戶需要根據自身的情況來選擇適用的不銹鋼電動球閥。

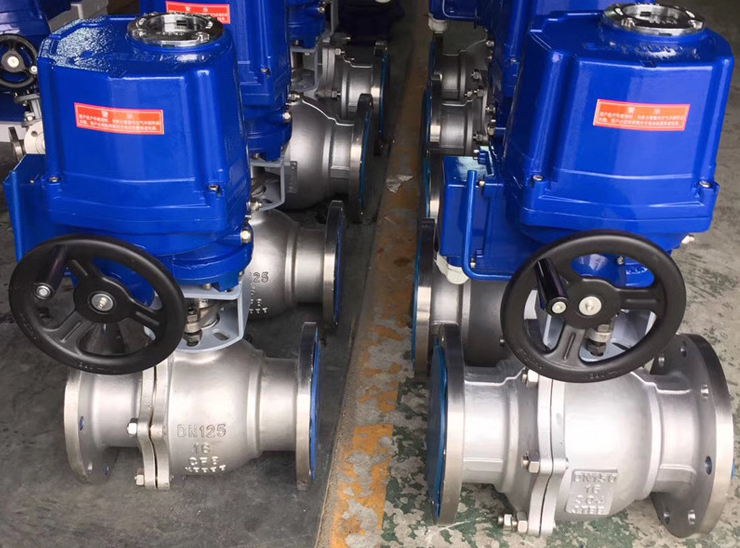

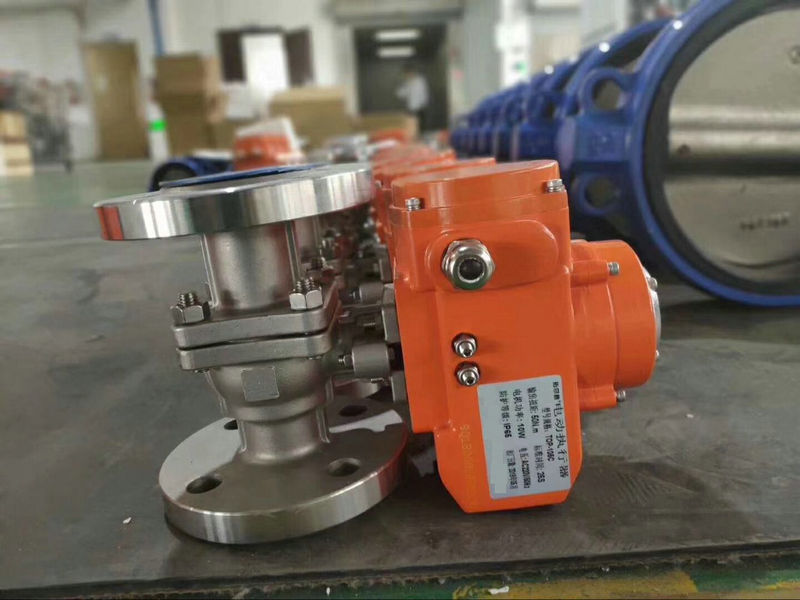

不銹鋼電動球閥產品說明實物圖
不銹鋼電動球閥技術參數和說明
|
電動執行器技術參數 |
電動球閥閥體參數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN15～200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5、4.0、6.4、10MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
碳鋼、不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
球體材質 |
304/316/316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
PTFE、PPL、金屬密封 |
|
手動操作 |
附帶手柄操作 |
溫 |
PTFE≤180、PPL≤350、金屬密封≤450 |
|
限 |
電氣、機械二重限位 |
適用介質 |
水、石油、粘性流體、漿料、強氧化性介質等 |
|
防護等級 |
IP-67(防爆外殼:Exd BT4 Exd BT6) |
||
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
特 |
連線簡單，結構緊湊、阻力小、動作穩定 |
理想流量特性表：
|
公稱通徑（DN） |
不同開度角下的Kv值 |
||||||||
|
溫度 |
10o |
20o |
30o |
40o |
50o |
60o |
70o |
80o |
90o |
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
主要規格參數：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數（Kv） |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
|
可調動作范圍 |
0-90o |
|||||||||||||
|
允許壓差P |
小于公稱壓力(1.6MPa) |
|||||||||||||
|
泄漏量Q |
按AP1598標準測試 無泄漏 |
|||||||||||||
|
環境溫度 |
-20~60 |
|||||||||||||
|
基本誤差 |
±2.5% |
|||||||||||||
|
回差 |
±2.5% |
|||||||||||||
|
死區 |
1% |
|||||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||||
|
配用執行機構 |
PSQ101, 381RSA-05DTR-05 |
DTR-10 PSQ201, DTR-20381RSC-30 |
DTR-40381RSC-50 |
PSQ701DTR-60 |
||||||||||
主要外形及連接尺寸：
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根據所配執行機構而定 | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||||

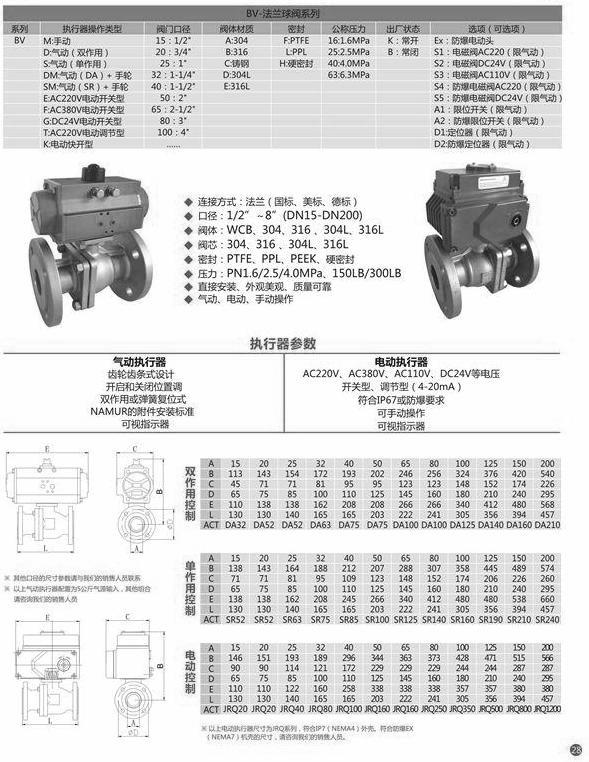

不銹鋼電動球閥尺寸表
|
聲明：【不銹鋼電動球閥DCS/PLC系統控制】規格型號、結構尺寸由上海承質發密碼制造有限公司提供，如何選擇適用的不銹鋼電動球閥DCS/PLC系統控制產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
