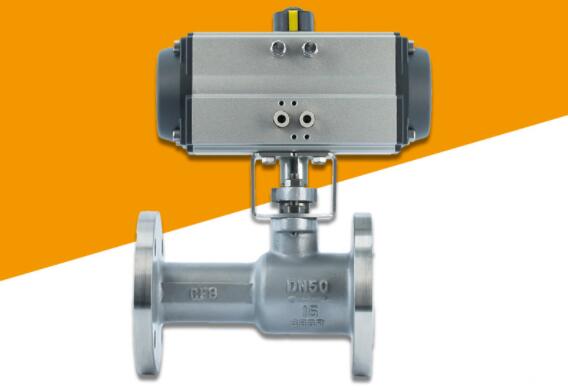

一體式球閥Q41M-16C
欄目：業界資訊 發布時間：2021-09-18
一體式球閥,一體式高溫球閥中的球體、密封圈采用了特殊的加工工藝和最新密封材料,使球體表面粗糙度和圓度達到標準要求,從而提高了密封性能和使用壽命、耐高溫、耐磨、耐油、耐腐蝕的能力。
一體式球閥Q41M-16C
一體式球閥Q41M-16C一體式球閥,一體式高溫球閥中的球體、密封圈采用了特殊的加工工藝和最新密封材料,使球體表面粗糙度和圓度達到標準要求,從而提高了密封性能和使用壽命、耐高溫、耐磨、耐油、耐腐蝕的能力。順時板動手柄帶動閥桿驅動球體旋轉,使介質順利通過。
一體式高溫球閥為金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。
高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則全開狀態。
| 產品名稱： | 一體式球閥 |
|
Q41M |
|
|
手動,渦輪,電動,氣動 |
|
法蘭,螺紋 |
|
|
一體式 |
|
PTFE，PPL，硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
|
鑄鐵,WCB,不銹鋼等 |
|
承質品牌 |
一體式球閥Q41M-16C基本參數
| 型號 |
公稱壓力 (MPa) |
強度試驗壓力 (MPa) |
密封試驗壓 (MPa) |
適用溫度 () |
適用介質 |
| 641M/F -16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
| 641M/F -25C | 2.5 | 4.0 | 2.8 | -28～+350 (PPN) |
一體式球閥,一體式高溫球閥主要零部件材料:
| 序號 | 零部件名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 |
| 2 | 密封圈 | (M/F)高強度耐磨碳結石墨≤300 (PPN)對蒞聚苯、溫度≤350 |
| 3 | 球 | 不銹鋼 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料壓蓋 | QT450－10球墨鑄鐵 |
| 6 | 閥桿 | 碳素鋼、鉻不銹鋼 |
| 7 | 手柄 | 碳鋼 |
不銹鋼氣動一體式球閥實物圖

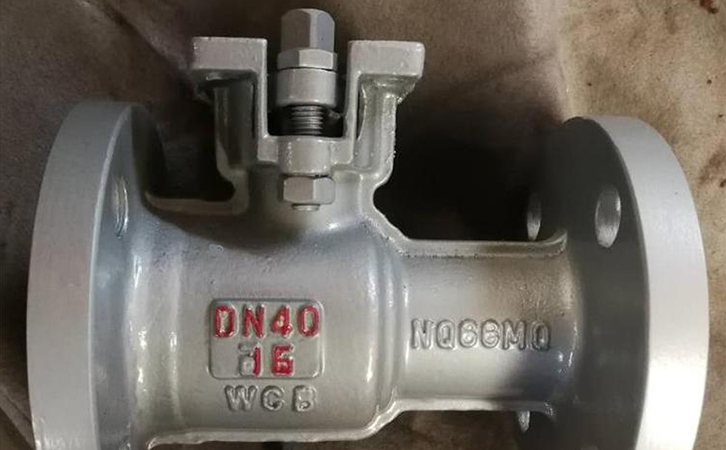

手動一體式球閥,一體式高溫球閥實物圖

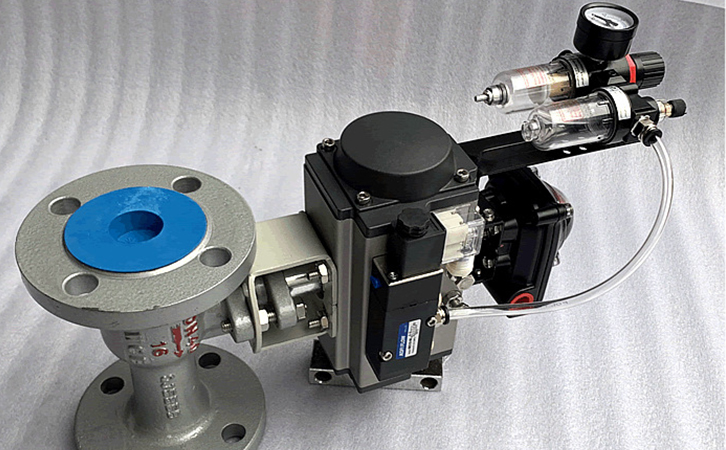

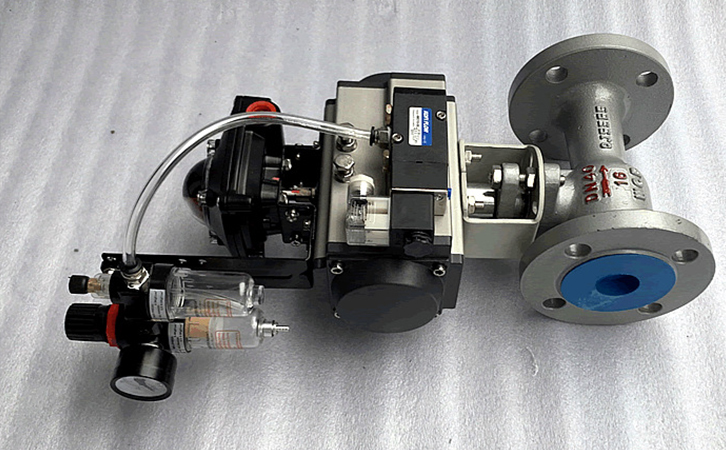

氣動鑄鐵高溫一體式球閥實物圖
一體式球閥,一體式高溫球閥參數尺寸圖:
|
聲明：【一體式球閥Q41M-16C】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的一體式球閥Q41M-16C產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
