蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
|
|

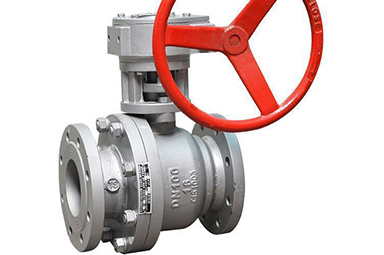

渦輪球閥 |
|
Q341F/Q341H/Y |
|
|
渦輪球閥 |
|
法蘭連接/焊接 |
|
|
浮動式,固定式 |
|
軟密封/硬密封 |
|
|
1.6MPa≈32.0MPa |
|
DN15-DN2000 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
渦輪球閥,Q341F蝸輪傳動球閥概述
閥體材質:WCB、CF8、CF8M、CF3、CF3M
執行標準:
1.設計、制造按GB12237.89的規定。
2.連接端法蘭尺寸和密封形式按GB9113.3~GB911311-89的規定。
3.結構長度按JB1686.75或JB12221.894的規定。
4.閥門檢查和試驗按ZBJ16006.90規定。

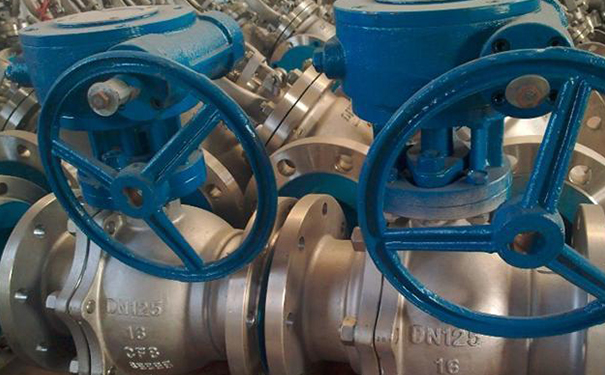

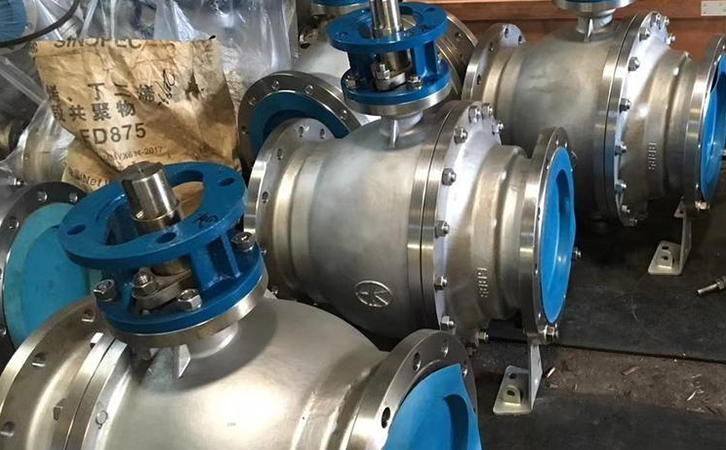

渦輪球閥,Q341F蝸輪傳動球閥實物圖
渦輪球閥,Q341F蝸輪傳動球閥技術規范
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
渦輪球閥,Q341F蝸輪傳動球閥外形尺寸
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
|
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
|
聲明：【渦輪球閥Q341F/Q341H/Y】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的渦輪球閥Q341F/Q341H/Y產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
