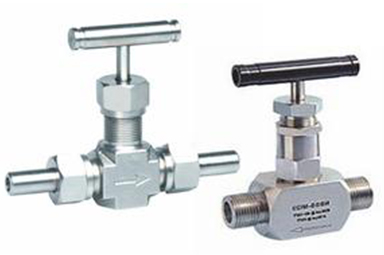

外螺紋截止閥J21W/J23W-160P
欄目：業界資訊 發布時間：2021-09-21
外螺紋截止閥,不銹鋼外螺紋截止閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接. 針型閥的閥芯就是一個尖圓錐體。
外螺紋截止閥型號尺寸J21W/J23W-160P
外螺紋截止閥,不銹鋼外螺紋截止閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接. 針型閥的閥芯就是一個尖圓錐體。外螺紋截止閥具有結構小巧、外形美觀、性能可靠、使用方便靈活、標準化、通用化程度高，工作溫度C≤425。外螺紋針型閥廣泛應用于石油、化工、天然氣、電站、冶金、科研等領域。
外螺紋截止閥,不銹鋼外螺紋截止閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接. 針型閥的閥芯就是一個尖圓錐體。外螺紋截止閥具有結構小巧、外形美觀、性能可靠、使用方便靈活、標準化、通用化程度高，工作溫度C≤425。外螺紋針型閥廣泛應用于石油、化工、天然氣、電站、冶金、科研等領域。
外螺紋截止閥型號尺寸J21W/J23W-160P
|
|
外螺紋截止閥 |
|
J21W/J23W |
|
|
手動 |
|
螺紋 |
|
|
截止 |
|
硬密封 |
|
|
1.6MPa-32.0MPa |
|
DN6-25 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |

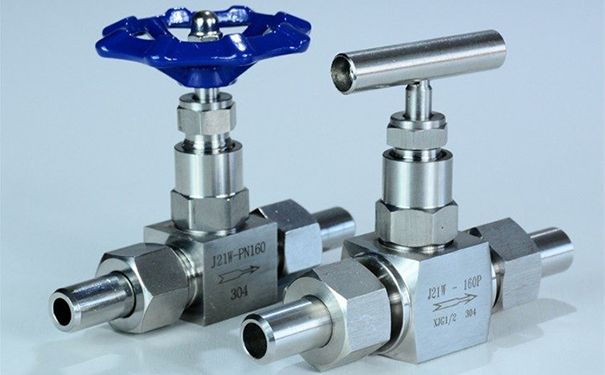

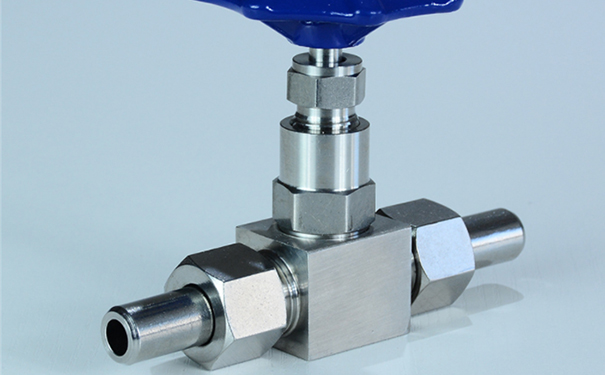

外螺紋截止閥J21W/J23W-160P實物圖
外螺紋截止閥J21W/J23W-160P主要構件材料表
| 零件名稱 | 閥桿、閥蓋 | 閥桿、閥瓣 | 填料 |
| J21W、J21H-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
| J21W、J21H-160 | 優質碳鋼 | 鉻不銹鋼 |
外螺紋截止閥J21W/J23W-160P主要性能規范
| 型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度() | 適用介質 | ||
| 殼體(MPa) | 密封 | 密封(氣) | |||||
| J21W、J21H-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540 | 液化石油氣水、酸、蒸汽、油品等 |
| J21W、J21H-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21W、J21H-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 | |
| J21W、J21H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

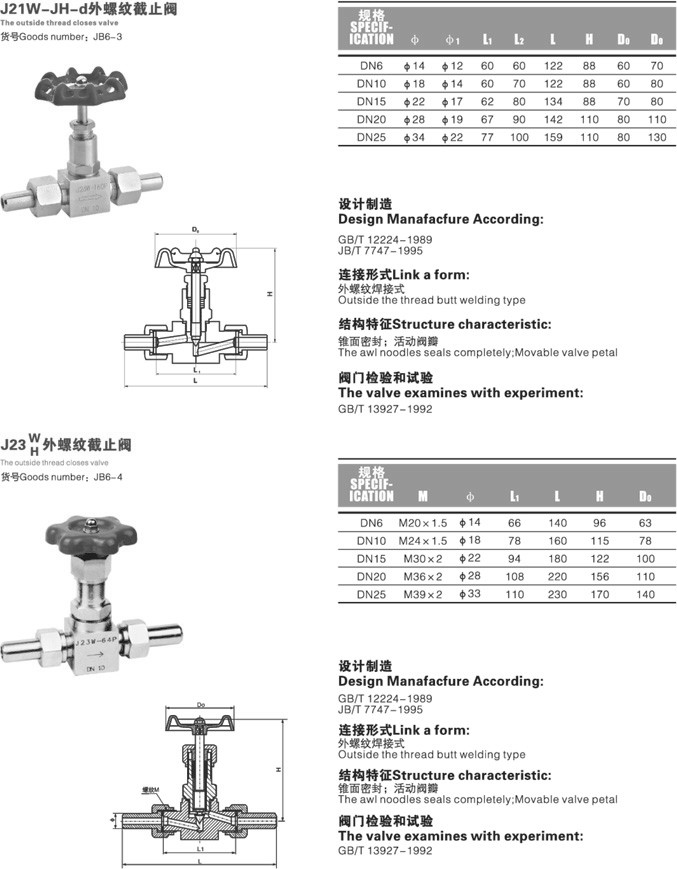

外螺紋截止閥,不銹鋼外螺紋截止閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的外螺紋截止閥J21W/J23W-160P性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
