對夾式止回閥介紹

對夾式止回閥,對夾式蝶式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。

對夾式止回閥,蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用

對夾式止回閥產品特點

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

對夾式止回閥執行標準

1、法蘭連接尺寸：GB/T1724.1-98

2、結構長度：GB/T12221-1989，ISO5752-82

對夾式止回閥,對夾式蝶式止回閥技術參數

對夾式止回閥,對夾式蝶式止回閥主要構件材料表

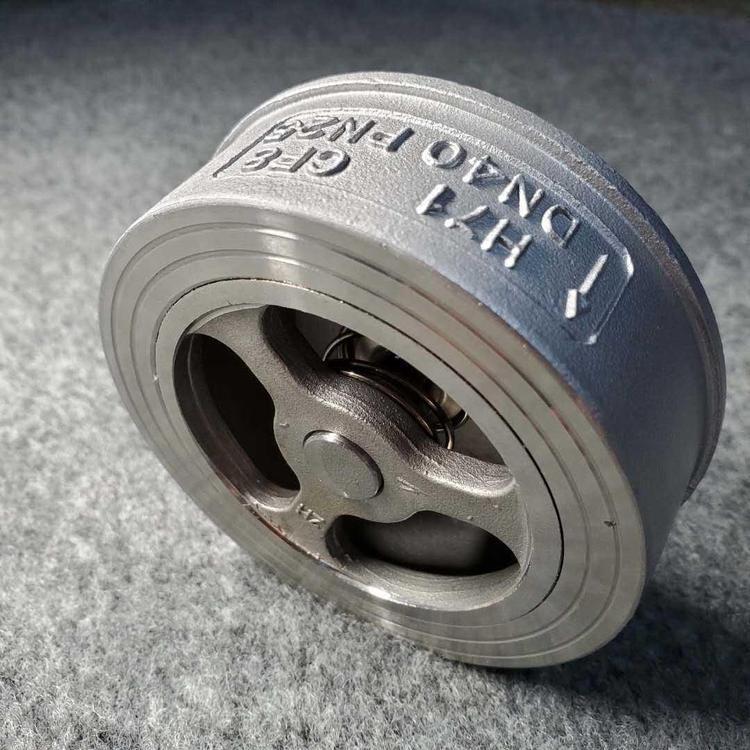

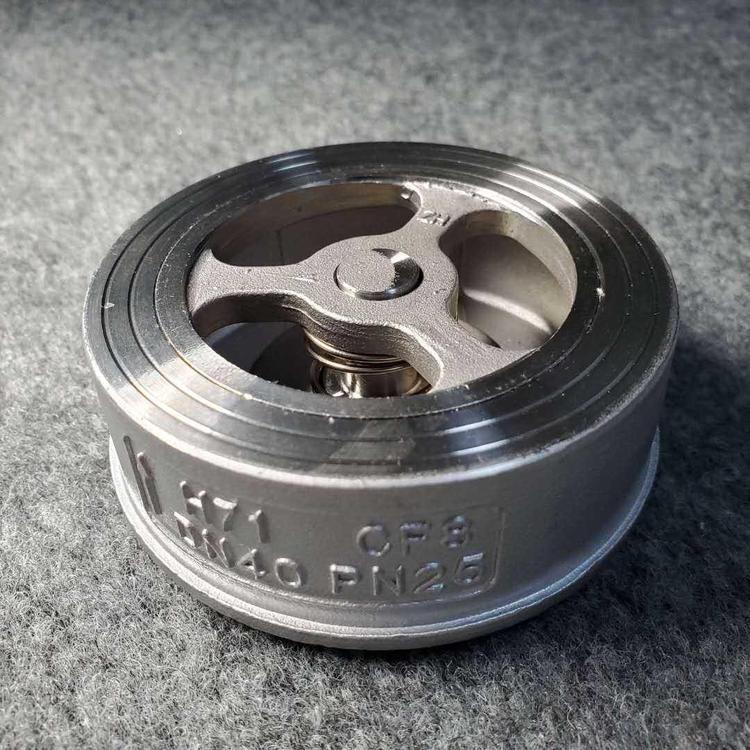

對夾式止回閥,對夾式蝶式止回閥實物圖

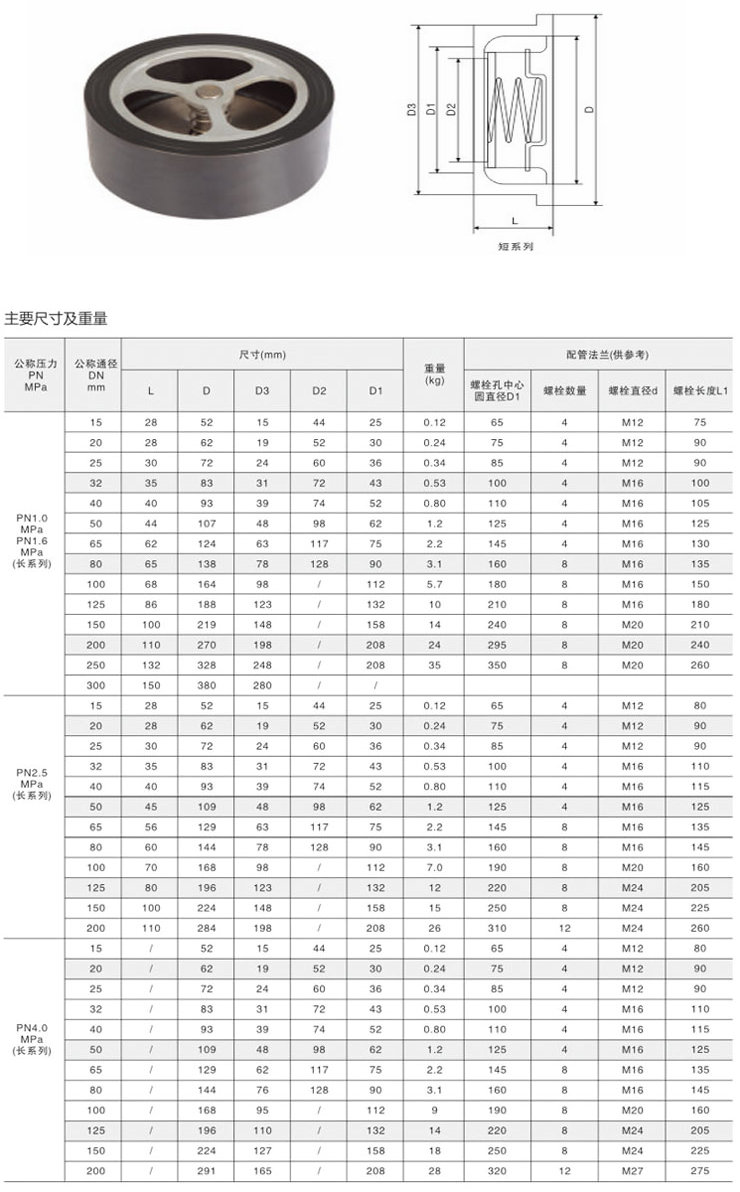

對夾式止回閥,對夾式蝶式止回閥結構圖與尺寸表

聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾式止回閥尺寸規格型號性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
