安全溢流閥AY42H/YA802Y
欄目：業界資訊 發布時間：2021-10-08
安全溢流閥在系統中起安全保護作用在設備或管路上作為超壓保護裝置
安全溢流閥規格型號AY42H/YA802Y
安全溢流閥在系統中起安全保護作用在設備或管路上作為超壓保護裝置。當系統壓力超過規定值時，安全閥頂開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。
安全溢流閥在系統中起安全保護作用在設備或管路上作為超壓保護裝置。當系統壓力超過規定值時，安全閥頂開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。
| 產品名稱： | 安全溢流閥 |
|
AY42H、YA802Y |
|
|
自動 |
|
螺紋,法蘭 |
|
|
彈簧式 |
|
硬密封 |
|
|
16.0MPa-60.0MPa |
|
DN15-40 |
|
|
WCB,鍛鋼,不銹鋼 |
|
承質品牌 |

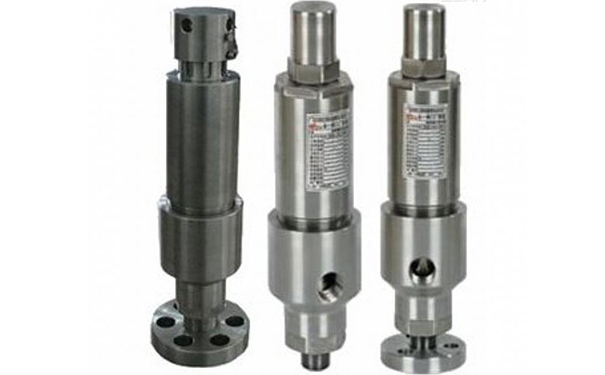

AY42H、YA802Y安全溢流閥實物圖
AY42H、YA802Y安全溢流閥性能規范
| 型號 | 公稱壓力 | 開啟壓力分級 | 工作溫度（） | 適用介質 |
| AY42H-160 、YA802Y-160 | 16.0 | 6.3～16.0 | 200 | 水、油品等 |
| AY42H-250 、YA802Y-250 | 25.0 | 10.0～25.0 | ||
| AY42H-400、YA802Y-400、YA802Y-600 | 40.0-60.0 | 20.0～60.0 |
AY42H、YA802Y安全溢流閥外形尺寸
| 型號 | 公稱通徑 | 尺寸 | |||||||||
| D | D1 | K | M | Z-?d | b | L | L1 | Rc | ≈H | ||
|
AY42H-160 AY42H-250 AY42H-400 |
15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1/2" | 329 |
| 25 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 1" | 447 | |
| 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 11/2" | 485 | |
| 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2" | 570 | |
主要外形尺寸
| 型號 | 公稱通徑 | 尺寸 | ||||
| Rc | ZG | L | L1 | ≈H | ||
| YA802Y-600 | 15 | 1/2" | 1/2" | 52 | 90 | 250 |
| 25 | 1" | 1" | 52 | 113 | 275 | |
| 40 | 11/2" | 11/2" | 52 | 157 | 336 | |

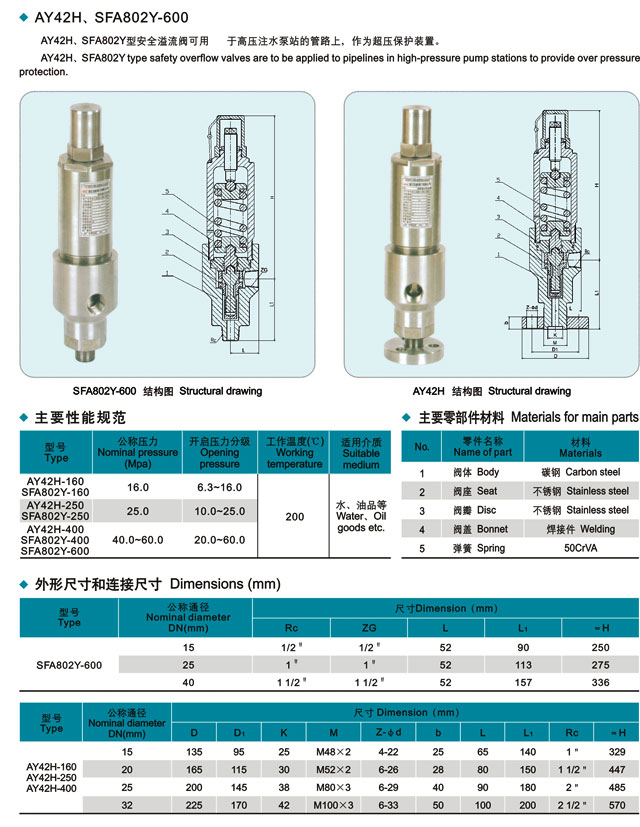

安全溢流閥,高壓安全溢流閥參數尺寸圖:
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的安全溢流閥AY42H/YA802Y性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
