Z545X大口徑軟密封閘閥
Z545X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹脚P式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
Z545X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹脚P式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
| 產品名稱： | 大口徑軟密封閘閥 | 產品型號： | Z545X |
| 公稱通徑： | DN50～DN600 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.0Mpa～2.5Mpa | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | 球鐵、鑄鐵、鑄鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
Z545X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長。可立式臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。技術參數
| 公稱壓力：1.0～2.5MPa | 工作溫度:0～120℃ | 法蘭標準:GB/T17241.6 GB9113 |
| 公稱通徑：50～400mm | 適用介質:水、油、氣等 | 試驗標準:GB/T13927 API598 |
主要零部件材料
| 名稱 | 材料 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
| 內六角螺栓 | 碳化處理 |
| 密封圈 | 丁腈橡膠 |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥桿 | 不銹鋼 |
| “O” 形密封圈 | 丁腈橡膠 |
| 止推軸承 | 錫青銅 |
| 螺栓 | 不銹鋼 |
| 壓蓋 | 球墨鑄鐵、鑄鋼 |
| 防塵罩 | 丁腈橡膠 |
| 手輪（傳動帽） | 可鍛鑄鐵 |

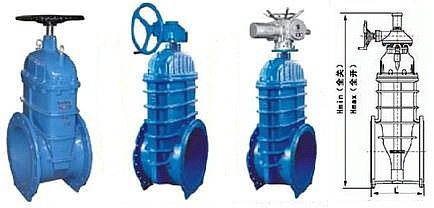

外形結構圖
主要外形連接尺寸
| DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
| H（手輪） | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
| H（傘齒輪） | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
| H（電動） | 電動裝置可由用戶指定 | ||||||

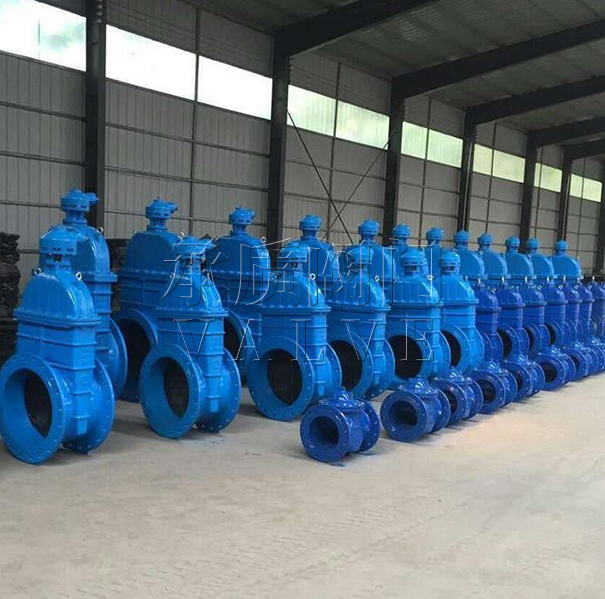

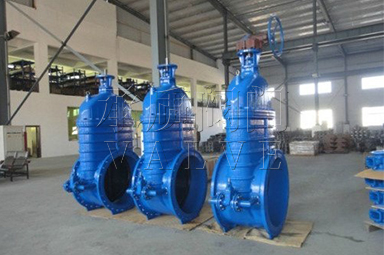

Z545X大口徑軟密封閘閥實物圖
|
聲明：【Z545X大口徑軟密封閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的Z545X大口徑軟密封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
